INSTITUCIÓN EDUCATIVA TÉCNICA INDUSTRIAL HUMBERTO RAFFO RIVERA

Asignatura: Dibujo especializado – mecánica industrial		DOCENTE: Elizabeth Gonzales Osorio
FECHA:  27 abril – 1 mayo	SEMANA: 9	GRUPOS: 10-1 y 11-1

1.    Contenido:

a)    Teoría rosca cuadrada

b)    Practica de rosca cuadrada

2.    Metodología:

a)    Los pasos para el desarrollo de la practica están explicados en esta misma guía

b)    Como evidencia, mandarán fotos claras de la plancha ya hecha y con sus respectivos nombres y apellidos

c)    Las planchas se pueden trabajar de esta manera:

-          En hojas de papel bond tamaño 1/8 de pliego con la margen y el rotulo estipulado en la guía, si tiene el material e instrumentos en casa.

-          En cuaderno u hojas cuadriculadas, hojas de papel bond en tamaño carta u oficio.

Con instrumentos. Cada trabajo debe tener Nombre completo y grado al que pertenece.

3.    Evaluación:

a)    Elaborarán una rosca cuadra con las siguientes medidas

-          Diámetro exterior= 65 mm

-          Longitud= 100 mm

-          Paso= 20mm

MEDIDAS A ESCALA NATURAL (1:1)

4.    Correo del docente: ego1934@gmail.com

5.    Hoja de presentación:

TALLER DE DIBUJO ESPECIALIZADO – MECÁNICA INDUSTRIAL

ESTUDIANTE: ______________________________________________

AÑO LECTIVO: ___________________



GRUPO: __________



DIRECTOR DE GRUPO: ____________________________________________________ ______ DOCENTE: _______________________________________________________________________ PERIODO DE ROTACION: DESDE: ___________________________________ HASTA: ____________________________________

TEORÍA

Se llama rosca cuadrada porque el perfil del filete del tornillo es un cuadrado perfecto. Siendo P el paso del tornillo y D el diámetro exterior del tornillo. Se aplica principalmente en mecanismos para la transmisión del movimiento, Esta rosca puede transmitir todas las fuerzas en dirección casi paralela al eje, a veces se modifica la forma de filete cuadrado dándole una conicidad o inclinación de 5° a los lados.

La sección del filete de este tipo de rosca tiene forma cuadrada o rectangular, se utiliza fundamentalmente para la construcción de husillos y no está normalizada. En la rosca cuadrada, el lado del cuadrado suele ser igual al paso. También suele ser llamada rosca de avance rápido.

Practica

1.   En su hoja posteriormente rotulada y llenada con la información necesaria harán dos líneas paralelas centradas a la margen y con un espacio entre ella de 65 mm y 100 mm de longitud, posterior a ello harán las líneas verticales para así forma un rectángulo.

2.   Después y con respecto a la línea inferior harán desde el punto de origen de la parte izquierda una línea a 30 o 45 grados con respecto a la línea inferior, sobre esta línea a 30 o 45 grados pondrán puntos con 20 mm de espacio entre puntos, harán el mismo proceso 4 veces, espacio entre el punto de origen y la siguiente línea inclinada = 25 mm.

3. Después de tener todas las líneas, unirán mediante una línea punteada el extremo donde estará el punto a 40 mm respecto al origen de la línea inclinada con el punto de inicio de la línea siguiente y harán lo mismo con todas las líneas, para las líneas a 20 mm deberán hacer uso de las escuadras para copiar la geometría y desplazarse a través de todo el dibujo.

4.    Después harán las líneas de eje (la cuál va centrada por ser una línea de eje o sea 32,5 mm con respecto cualquiera de las líneas – no punteadas) y dos líneas a 10 mm con respecto a las líneas paralelas, una en cada lado.

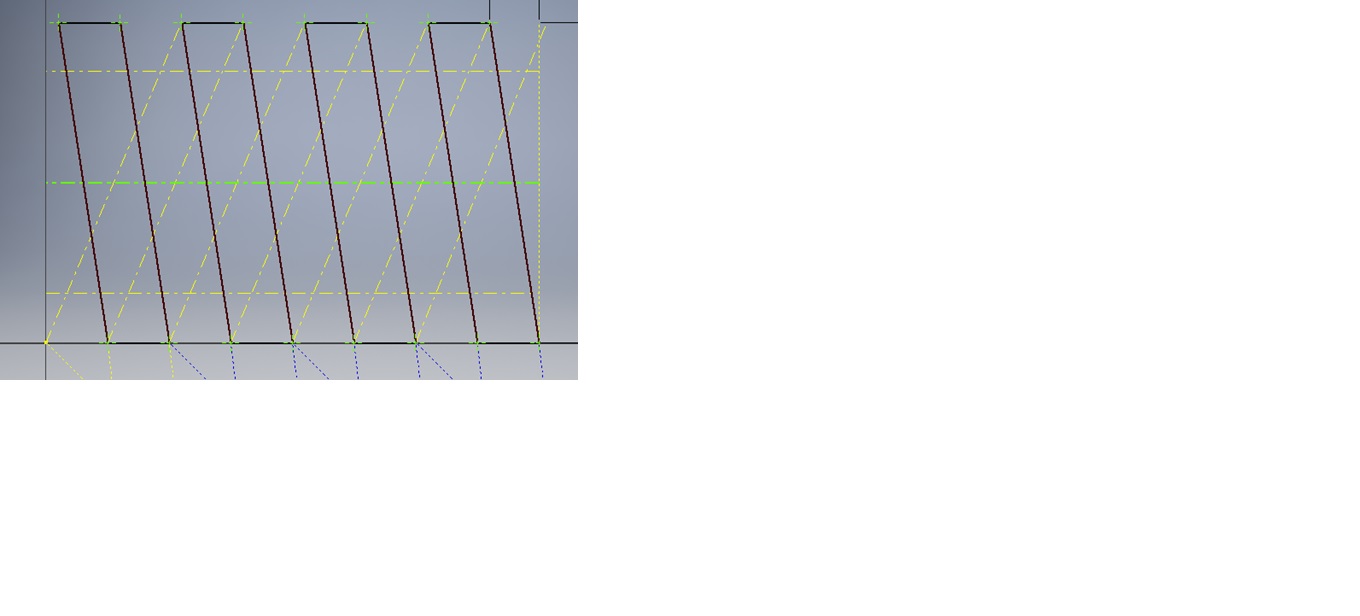

5.    Después con respecto a la línea superior harán un espacio 10 mm, y unirán mediante una línea el punto de origen de la derecha con el punto que han marcado a diez milímetros y usando las escuadras, copiarán la geometría

6.    Después de esto unirán las líneas horizontales para cada diente dejando un espacio.

7.    Después proyectarán líneas en puntos hasta el diente de la siguiente sección

8.    Luego, harán líneas visibles de esta forma

 Cómo resultado, su rosca debe quedar de esta forma, siempre deben borrar el plano y las líneas ocultos.
